Nitrocarburieren

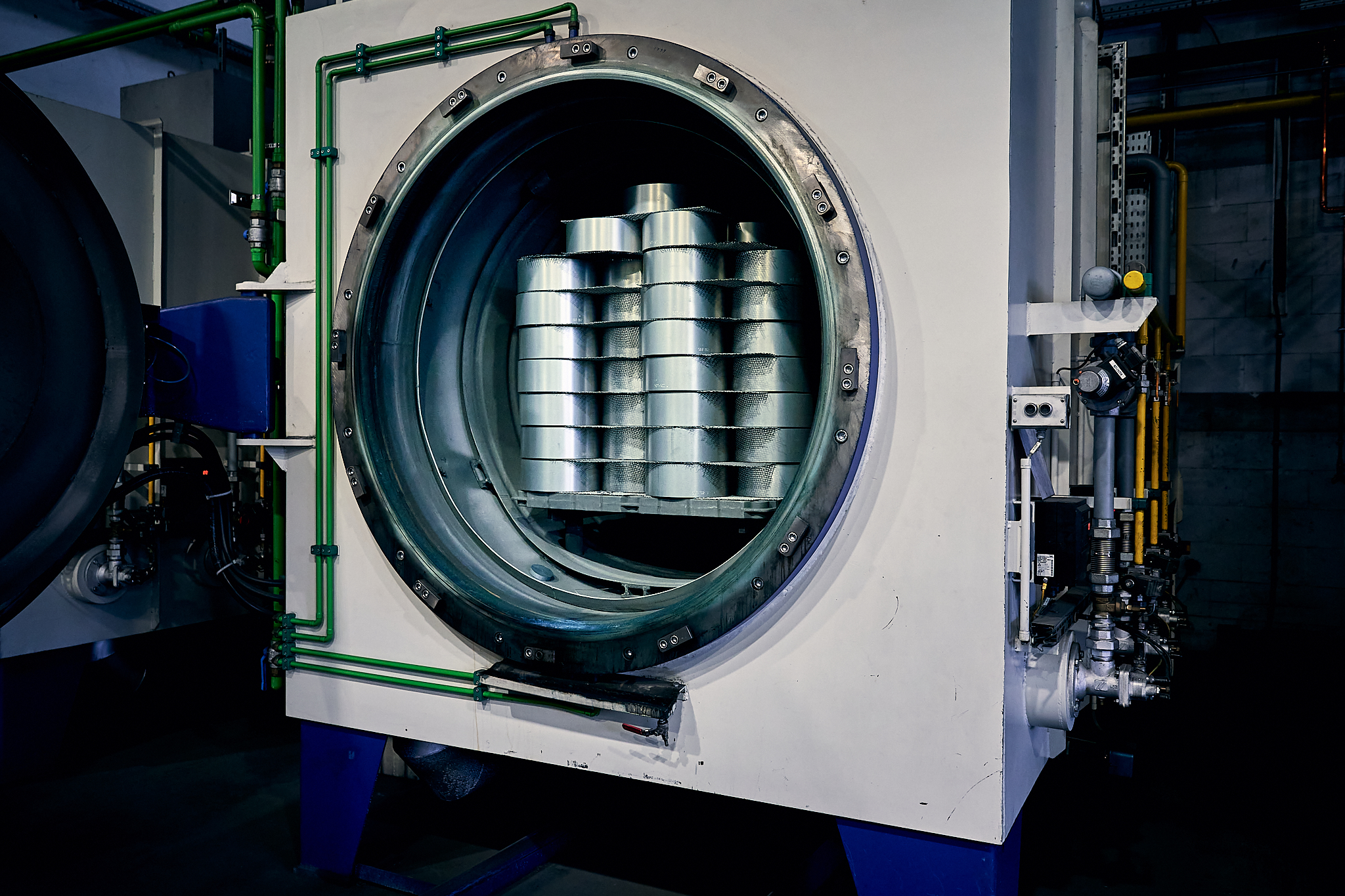

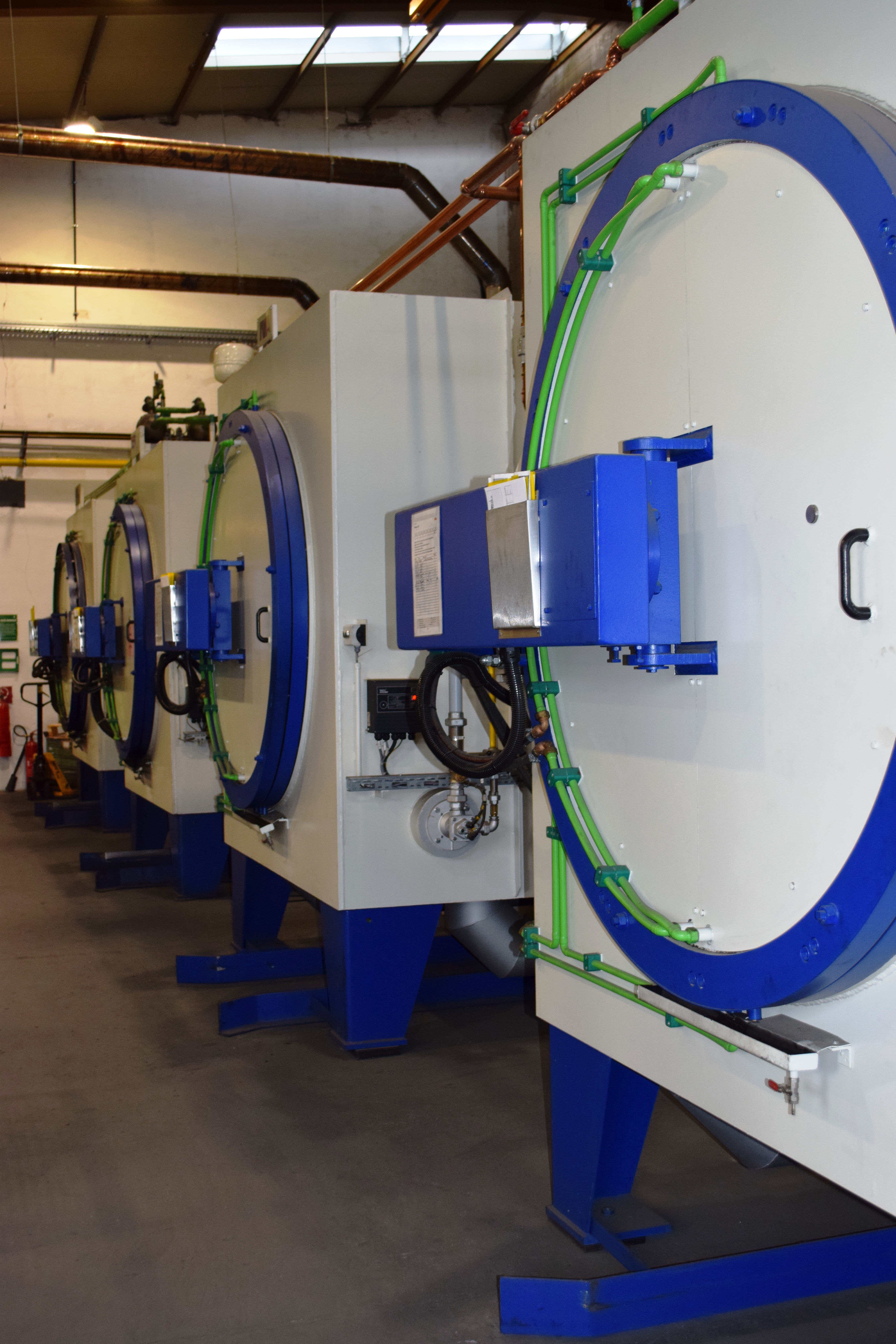

Die Härterei Haferbier GmbH verfügt über eine IVA RH 1799 RV9 Vakuumnitrieranlage mit insgesamt 8 Öfen.

Chargengröße

VA RH 1799 RV9 Vakuumnitrieranlage

Länge 1700 mm
Breite 900 mm
Höhe 900 mm

Beschreibung
Das heutige Verfahrensangebot bietet im wesentlichen folgende gängige Varianten:

Nitrieren bei Diffusion von Stickstoff und Kohlenstoff:

Gasnitrocarburieren

Für alle Verfahren gelten folgende Bedingungen:
Je länger die Nitrierdauer, desto größer die Nitrierhärtetiefe (Nht). Je höher die Temperatur gewählt wird (Temperaturspannen von 350 – 630°C), desto tiefer kann der Stickstoff bei gleicher Zeiteinheit eindringen. Allgemein sinkt jedoch die Eigenhärte der Nitrierschicht mit zunehmender Behandlungstemperatur.

Werkstoffe mit nitridbildenden Elementen (z.B. Chrom, Molybdän, Vanadium, Aluminium) weisen eine höhere Nitrierhärte auf, jedoch reduziert sich die mögliche Stickstoffeindringtiefe mit zunehmendem Legierungsgehalt...

Nitrocarburierung im Gas oder Plasma:

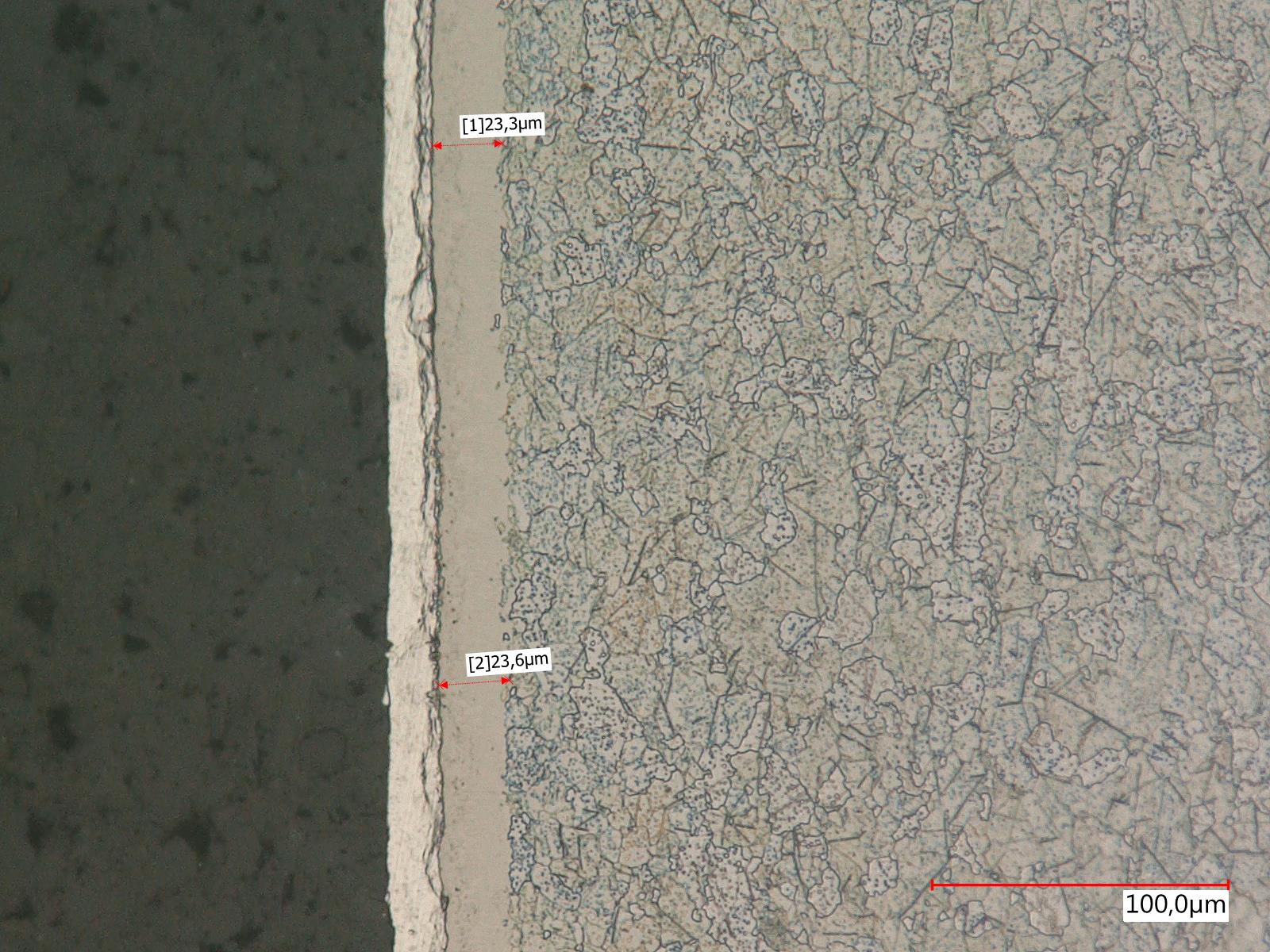

Dieser Prozess erfolgt vorzugsweise bei 570 – 580°C in einem Gasgemisch Stickstoff-Kohlenstoff abgebender Medien und stellt eine Alternative zur Salzbadnitrocarburierung mit langsamerer Chargenabkühlung dar. Hauptziel ist der Verschleiß- oder Korrosionsschutz. Bei Abkühlung in oxidierenden Atmosphären kann die Korrosionsbeständigkeit noch zusätzlich verbessert werden. Die Nht liegt bei 0,1 – 0,35 mm. Die Oxidationsbehandlung nach der Nitrocarburierung ist nach allen Verfahrensvarianten möglich. Partielle Behandlungen sind bei Gas- oder Plasmabehandlungen möglich. Für alle Nitrocarburierverfahren gilt: Die Behandlung erfolgt zur Erzeugung der gewünschten Verbindungsschicht (VS), die Ausscheidungsschicht ist normalerweise von untergeordneter Bedeutung.



... Für weitere Informationen hier klicken

...Härteeigenschaften gängiger Stahlsorten
